三角形と比例の表について，当初は書籍内の撮影画像だったところを，自作の画像に置き換えました．
三角形は，ImageMagickのconvertコマンドを使ったワンライナーで作りました．
convert -size 320x280 'xc:#eee' -draw "translate 160,10 scale 50,86.6 fill none stroke-width 0.04 stroke blue polygon 0,0 -1,1 1,1 polygon -1,1 -2,2 0,2 polygon 1,1 0,2 2,2 polygon -2,2 -3,3 -1,3 polygon 0,2 -1,3 1,3 polygon 2,2 1,3 3,3" -quality 90 triangles.png

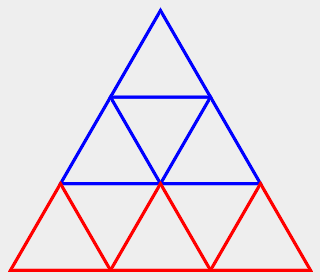

9回のpolygon指定により，9つの三角形を描きます．別々に描くことで，例えば次のように，2段目までと3段目とで，三角形の色を替えることもできます．
convert -size 320x280 'xc:#eee' -draw "translate 160,10 scale 50,86.6 fill none stroke-width 0.04 stroke blue polygon 0,0 -1,1 1,1 polygon -1,1 -2,2 0,2 polygon 1,1 0,2 2,2 stroke red polygon -2,2 -3,3 -1,3 polygon 0,2 -1,3 1,3 polygon 2,2 1,3 3,3" -quality 90 triangles2.png
座標は，最も上の地点を原点とし，整数値の指定で，三角形を描くようにしています．「scale 50,86.6」と，Y座標の拡大率をX座標の倍にすることで，(0,0),(-1,1),(1,1)の3点を結べば正三角形に見えるという次第です．なお，「stroke-width 0.04」は，scaleの後で指定する必要があります*1．座標を載せた図の作り方は，以下のとおりです．
convert -size 320x280 'xc:#eee' -draw "translate 160,10 scale 50,50 fill #99f stroke-width 0.04 stroke blue polygon 0,0 -1,1 1,1 polygon -1,1 -2,2 0,2 polygon 1,1 0,2 2,2 polygon -2,2 -3,3 -1,3 polygon 0,2 -1,3 1,3 polygon 2,2 1,3 3,3" -quality 90 triangles3.png
（座標の設定：略*2）
ImageMagickの描画については，以下のところを（描こうと思ったたびに）読んでいます．
- Convert, Edit, or Compose Bitmap Images @ ImageMagick
- ImageMagick: Command-line Options -draw
- Convert, Edit, or Compose Bitmap Images @ ImageMagick
- Drawing -- IM v6 Examples
比例の表とは，次の図のことです．これはPowerPointで作成し，PNG形式で保存してから，アップロードしています．
関連して，これまでに作成したPowerPointファイルを整備しました．7月23日の《みらいさん》《つばささん》の図を追加し，以下からダウンロードできるようにしています．
ただし，上記の比例の表をはじめ，書籍をもとに作図したものや，他サイトの画像を使用したものについては，これと別のファイルにしており，現時点でその公開は差し控えています．
