GitHubで公開している三角パズルsolverですが，今朝，sample以下を大幅に見直し，それに合わせてlib以下も書き換えました．lib/helper.rbでこれまで定義していたメソッドはモジュールTrianglePuzzle::Helperに入れ，外部コマンド（convert，ffmpeg）やフォント（Liberation-Sans-Regular*1）が利用可能かチェックするメソッドを新たに定義しました．
画像は，ImageMagickのconvertコマンドに，引数を与えて生成させています．その座標は，Rubyスクリプトで算出しています．image_stepbystepという名前のブランチをmasterから派生させ，作り方が分かるよういくつかの画像を置きました*2．本記事でも画像を1枚ずつ，紹介することにします．
まずはキャンバスを用意します．400x400とし，分かりやすいようskyblueで塗りつぶしましておきます．

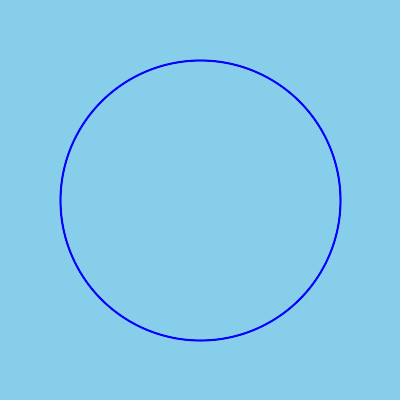

次に，適当な半径の円を描きます．この円は，本来の（問題や解答の）図には出現しない，いわば基準線です．

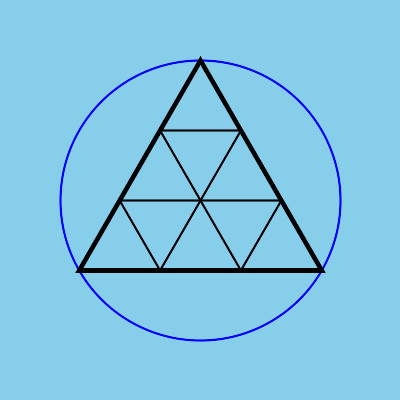

10個の数を置くための位置を決め，線で結びます．

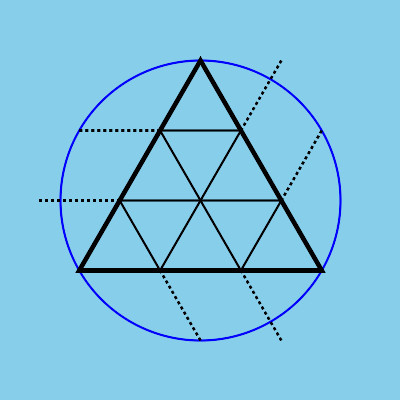

6個の和を置くための位置を決め，点線を引きます．「2つの数の和」の先は，3箇所とも，円周上にあります*3．

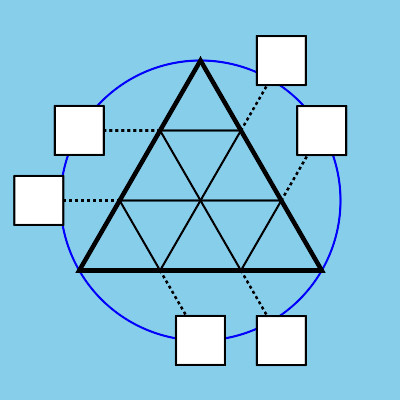

6個の和を乗せるための四角形を配置します．

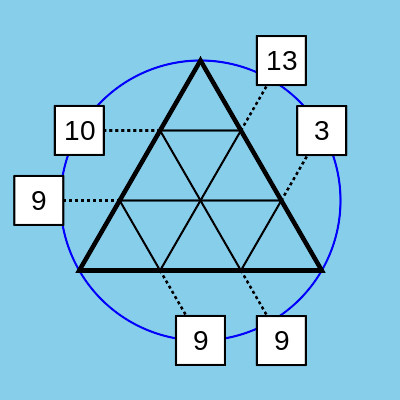

6個の和を置きます．1桁でも2桁でも，センタリングさせています*4

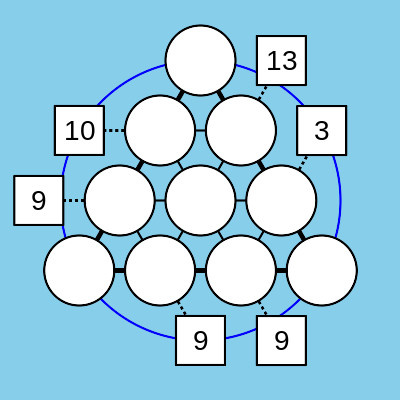

10個の数を乗せるための円を配置します．

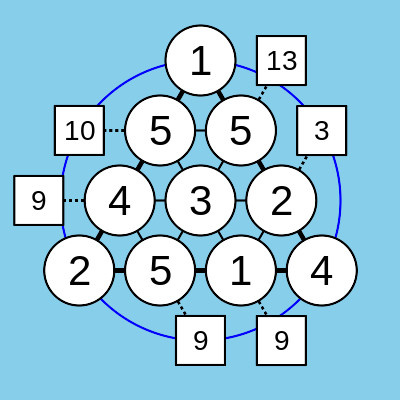

10個の数を置きます．ここはすべて1桁なので，センタリングの方法は共通です．

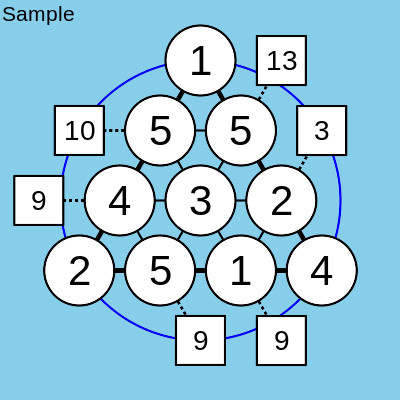

キャプションを置きます．
図は一応完成，なのですが，上や左に比べて，下と右の余白が大きいのが気になります．そこで，左と，余白の長さが同じになるように，下と右をカットします．

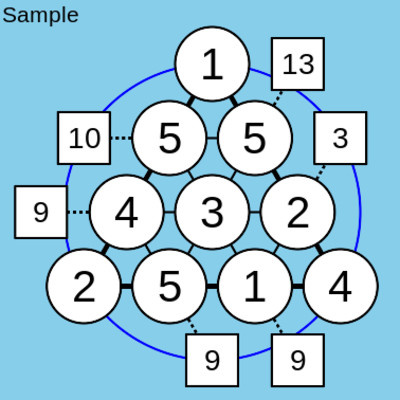

左・下・右の余白は同じになりました*5が，画像サイズが当初の400x400よりも小さくなってしまいました．そこで，400x400に拡大します．

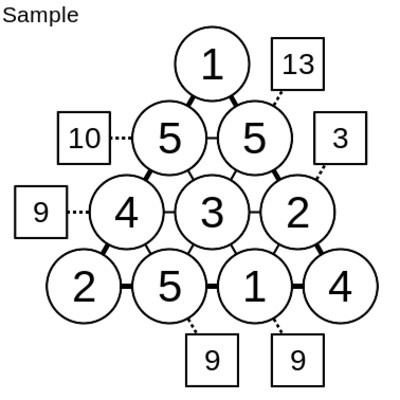

これで出来上がりです．が，白塗り・円なしの，デフォルトの図も，貼り付けておきましょう．
*1:このフォントは，http://www.fontex.org/download/liberation-sans.ttfよりダウンロードできます．Ubuntuでは，「apt-get install fonts-liberation」コマンドでインストール可能です．
*2:スクリプトは，lib/image.rbのみ変更しています．
*3:その3つの点で正三角形になります．それらと，10個の数字のうち最も中心から遠い3つの数を置く中心点を結ぶと，正六角形ができます．
*4:現在，フォント名は「Liberation-Sans-Regular」固定でして，フォントやフォントサイズの変更は今後の課題です．
*5:上の余白の変更は，キャプションの配置も変更する必要があるので，今回，行っていません．
